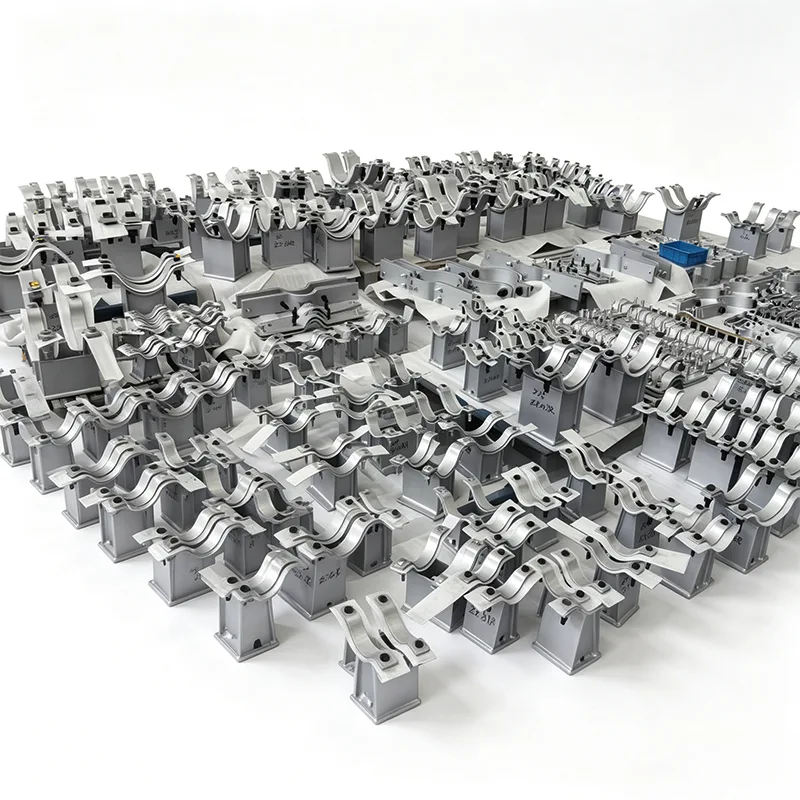

Опори опорної труби з нержавіючої сталі

Коли опора труби доводиться стояти на прибережному заводі, насиченому сіллю, обробляти агресивну хімічну промивку або десятиліттями не потребувати технічного обслуговування всередині стерильної технологічної лінії, вибір матеріалу є головним. У Yangzhou Tianshun ми розробляємо та постачаємо опорні системи для труб з 2012 року, і наші опори для опорних труб із нержавіючої сталі створені саме для тих ситуацій, коли стандартна вуглецева сталь просто не витримає.

Кожна сідлова опора з нержавіючої сталі, яку ми постачаємо, відображає 14 років прямого зворотного зв’язку від підрядників EPC, інженерів з технічного обслуговування та власників проектів у 45+ країнах. Ми дізналися, що працює, що виходить з ладу на ранній стадії та як визначити типові точки відмови задовго до того, як опора торкнеться вашої труби.

Що ви отримуєте з опорним сідлом Tianshun з нержавіючої сталі

Цілісність матеріалу ви можете простежити

Ми обробляємо корпуси сідла та опорні компоненти з твердої нержавіючої сталі 304 (UNS S30400) або 316L (UNS S31603) пластини та прутки – не литі еквіваленти. Кожне нагрівання матеріалу надходить із сертифікатом випробування EN 10204 3.1, і ми підтримуємо повну відстежуваність від отримання сировини до кінцевої перевірки. Для проектів, що вимагають підвищеної стійкості до точкової корекції, дуплекс 2205 або супераустенітні марки доступні за запитом.

Інженерна форма, а не просто зігнута пластина

Радіус сідла обробляється точно, щоб відповідати фактичному зовнішньому діаметру вашої труби, як правило, від 1" NB до 48" NB і більше. Це усуває точкове навантаження, яке може виникнути із звичайними V-подібними опорами. На гарячих лініях ми часто розширюємо ширину сідла та вставляємо PTFE або графітові ковзаючі пластини з низьким коефіцієнтом тертя безпосередньо в конструкцію, щоб опора працювала з тепловим рухом вашої труби, а не проти неї.

Конструкція стійки, яка робить встановлення передбачуваним

Сама стійка – вертикальна стійка, яка прив’язує сідло до конструкційної сталі – доступна в конфігураціях із фіксованою висотою або регульованою. Стаціонарні опори зазвичай являють собою єдину зварну конструкцію з нержавіючої сталі, швелера, двотаврової балки або труби, з повним проплавленням зварного шва в основі сідла. Регульовані конструкції включають різьбовий шток і блокуючу гайку, що дозволяє точно встановити висоту під час гарячого вирівнювання без різання або повторного зварювання.

Усі несучі зварні шви виконуються сертифікованими зварювальниками відповідно до процедур, кваліфікованих відповідно до розділу IX ASME, за потреби доступні карти зварних швів і нерозривні шви (PT або RT). Оздоблення поверхні після зварювання стандартно протравлюється та пасивується для відновлення повної стійкості до корозії.

Як обробляються вантажі

Ми не просто припускаємо, що «нержавіюча сталь міцна». Наші власні інженери перевіряють кожну стійку на сукупність вертикальної власної ваги, тяги теплового розширення, випадкових вітрових або сейсмічних навантажень і будь-якого підняття, яке може виникнути при зміні напрямку. Якщо ваш проект має спеціальні норми проектування (ASME B31.1, B31.3, EN 13480 тощо), ми можемо надати відповідний аналіз напруги та дані про навантаження. Ми постачаємо опори, розроблені для вертикальних навантажень від кількох сотень Ньютонів до понад 300 кН.

Де ви побачите ці підтримки в службі

Протягом багатьох років наші опори для сідлоподібних труб з нержавіючої сталі використовувалися в місцях, де поломка не є варіантом:

Термінали регазифікації СПГ – 316L сідла у відкритому морському середовищі з безперервним розбризкуванням солі.

Фармацевтичні петлі WFI (вода для ін’єкцій) – нержавіюча сталь 304 з повним пакетом документації та варіантами електрополірованого покриття.

Заводи з виробництва харчової олії та напоїв – опори розроблені з гігієнічними профілями, мінімальними щілинами та матеріалами прокладок, сумісними з FDA, де це необхідно.

Хімічна обробка та зберігання каустичної речовини – спеціально підібрані класи стійкості до корозійного розтріскування під напругою хлориду.

Верхні борти морської платформи – регульовані стійки, що дозволяють переставляти після осідання конструкції, все в 316L з повним оглядом третьої сторони.

Як ми гарантуємо справжню якість

Кожне опорне сідло в зборі проходить через нашу власну лабораторію перед випуском:

Перевірка розмірів за погодженими кресленнями виготовлення

PMI (позитивна ідентифікація матеріалу) для підтвердження класу нержавіючих деталей

Пенетрантна або радіографічна перевірка критичних зварних швів (за специфікацією клієнта)

Тестування навантаження за запитом для нових або сильно налаштованих конструкцій

Наша фабрика сертифікована за стандартом ISO 9001:2015, і ми звикли працювати зі сторонніми інспекторами від SGS, Bureau Veritas, TÜV та представниками клієнтів під час виробництва та остаточної перевірки.

Налаштування – це норма, а не підвищення вартості

Дуже небагато проектів потребують «каталожного» опорного сідла з нержавіючої сталі. Більшість потребує налаштувань – різних розмірів базової плити, специфічних шаблонів отворів для болтів, збільшення висоти до прозорої ізоляції, певного кута обгортання сідла, інтегрованих напрямних або притискних затискачів. Це добре. Ми побудували наш виробничий процес навколо дрібносерійних індивідуальних замовлень. Надішліть нам технічний опис труби, проект металевої конструкції або простий ескіз, і наші інженери надішлють креслення пропозиції протягом 2-3 робочих днів.

Для проектів із повторюваними вимогами до стелажів для труб ми можемо заздалегідь розробити повний графік підтримки, визначити можливості оптимізації та зменшити загальну вартість встановлення без шкоди для відповідності коду.

Останнє зауваження щодо надійності

Більшість наших замовлень на опори для труб з нержавіючої сталі надходять від клієнтів, які вже встановили у нас опори з вуглецевої сталі та повернулися спеціально для оновлення з нержавіючої сталі. Коли у вас є специфікація труби, яка вимагає, щоб «усі змочені та зовнішні опорні компоненти були стійкими до корозії», ми розуміємо, що опорна опора є частиною системи, а не запізнілою думкою. Ми будуємо це так, перевіряємо це так і документуємо це так.

Потрібна цінова ціна чи швидкий технічний огляд?

Зв’яжіться з нашою командою інженерів за адресою [електронна пошта / телефон] і повідомте розмір труби, необхідну висоту та умови навантаження. Зазвичай ви отримаєте повну пропозицію менш ніж за 24 години для стандартних запитів. Ми також із задоволенням організуємо відвідування фабрики в Янчжоу — побачити, як сідла з нержавіючої сталі проходять від пластини до остаточного складання, — це найкращий спосіб зрозуміти різницю, яку має реальний контроль виробництва.

FAQ

1. Які сорти нержавіючої сталі ви пропонуєте для опорних сідел, і як мені знати, що я дійсно отримую 316L?

Наш стандартний запас включає плиту та брусок 304 (UNS S30400) і 316L (UNS S31603). Для хлоридних або офшорних середовищ ми настійно рекомендуємо 316L через вміст молібдену, який значно покращує стійкість до точкової корки. Кожне нагрівання матеріалу, яке ми отримуємо, має сертифікат випробування на стані EN 10204 3.1, і перед початком будь-якого різання або зварювання наша власна лабораторія виконує PMI (позитивну ідентифікацію матеріалу) за допомогою ручного XRF на нержавіючих марках. Ви отримаєте копію цього звіту PMI у своєму остаточному пакеті документів – без припущень, без «повірте мені».

2. Чи можете ви виготовити опору для нестандартного зовнішнього діаметра труби або товщини ізоляції?

Так, це для нас звична справа. Ви надаєте фактичний зовнішній діаметр труби (та зовнішній діаметр ізоляції, якщо опора розташована на ізольованій трубі), і ми обробляємо радіус опори відповідно до цього точного розміру. Це не зігнута пластина, яка «виглядає близько» – контактна поверхня відфрезерована за вказаним радіусом, зазвичай із кутом загортання від 120° до 180° залежно від вимог до навантаження та бокового обмеження. Ми також можемо збільшити висоту сідла, щоб очистити ізоляцію та облицювання без будь-якого польового різання.

3. Чи надаєте ви номінальне навантаження та розрахунки напруги для спеціальних вузлів опор?

Абсолютно. Наша команда інженерів регулярно перевіряє вертикальне навантаження, горизонтальну тягу та комбіноване напруження відповідно до ASME B31.1, B31.3 або коду, вибраного вашим проектом. Ми подамо розрахунковий аркуш із зазначенням перевірки прогину опорної колони, опорної напруги опорної плити, міцності зварного шва та натягу/зсуву болта, якщо це застосовно. Якщо ваш проект потребує незалежної перевірки, ми не маємо жодних проблем у співпраці з призначеним вами стороннім інженером.

4. Яких стандартів зварювання та контролю ви дотримуєтеся для опор з нержавіючої сталі?

Усі несучі зварні шви на сідлах стійки з нержавіючої сталі виконуються кваліфікованими зварювальниками відповідно до вимог WPS відповідно до розділу IX ASME. Типове з’єднання між сідлом і стійкою – це зварний шов із повним проваром, гладко відшліфований на носку. Залежно від ваших специфікацій, ми виконуємо проникнення барвників (PT) або радіографію (RT) критичних зварних швів. Після зварювання кожну нержавіючу конструкцію протравлюють і пасивують для видалення теплового відтінку та відновлення пасивного шару оксиду хрому. Ви бачите різницю: однорідна срібляста поверхня без синього кольору навколо зони зварювання.

5. Чи можу я отримати стійку з регульованою висотою та наскільки точне регулювання висоти?

Так, ми пропонуємо різьбові регульовані стійки з контргайковим розташуванням, які зазвичай використовуються там, де потрібне точне налаштування висоти під час гарячого вирівнювання або де висоти сталевих конструкцій можуть відрізнятися. Типовий діапазон регулювання становить ±25 мм, а тонка різьба забезпечує точність 1–2 мм по вертикалі. Після налаштування контргайку затягують і приварюють прихватками, щоб запобігти зсуву під час роботи. Повний шлях навантаження є механічним (зріз різьблення), і ми відповідно розмірюємо шток – не покладаючись на прихватку для зварювання, щоб витримувати навантаження.

6. Чи підходять ваші опори з нержавіючої сталі для гігієнічних або миючих середовищ (їжа, фармацевтика)?

Так, і ми доставили багато партій для цих програм. Відповідно до гігієнічних вимог ми усуваємо плоскі горизонтальні поверхні та тріщини, де це можливо, і завершуємо збірку до мінімальної шорсткості Ra 0,8 мкм (32 мкдюйма) або електрополіруємо, якщо це зазначено. Ми також використовуємо на різьбі протизадирні склади, сумісні з FDA, і запобігаємо феритному забрудненню, зберігаючи всі інструменти та робочі поверхні з нержавіючої сталі. Пакет документації може включати звіти про шорсткість поверхні та детальні сертифікати очищення.

7. Яку документацію я отримаю разом із своїм замовленням?

Стандартне постачання включає:

Повний звіт про перевірку розмірів із зазначенням фактичних і креслених розмірів

Сертифікати матеріалів EN 10204 3.1 для всіх нержавіючих деталей

Звіт PMI (для перевірки сплаву)

Карта зварювальних швів і звіти про NDE (PT/RT, якщо застосовно)

Сертифікат травлення та пасивації

Декларація про відповідність та пакувальний лист з тепловими номерами

Ми також можемо надати книги даних, складені відповідно до конкретного формату вашого проекту. Близько 80% наших замовлень на підтримку нержавіючої сталі тепер включають принаймні базову MDR (запис даних виробника).

8. Який реалістичний час виконання партії нестандартних опорних сідел з нержавіючої сталі?

Для кількості від 5 до 50 штук із нестандартними розмірами та стандартним матеріалом 304/316L наш типовий час виконання становить 20–30 робочих днів із моменту затвердження креслення. Великі замовлення або ті, що потребують дуплексної нержавіючої сталі, можуть подовжуватися до 35–45 днів. Якщо у вас критичний графік, ми можемо обговорити прискорення – часто ми можемо скоротити на 5–7 робочих днів, зарезервувавши матеріал і змінивши зміни, але ми завжди будемо прозорими щодо того, що можливо, без шкоди для якості зварювання або етапів перевірки.
