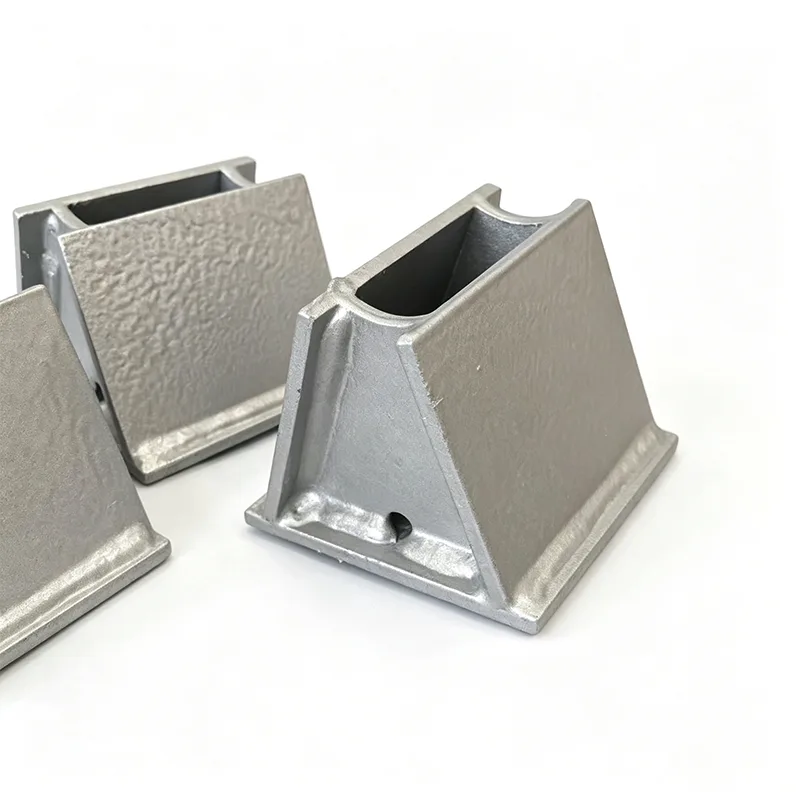

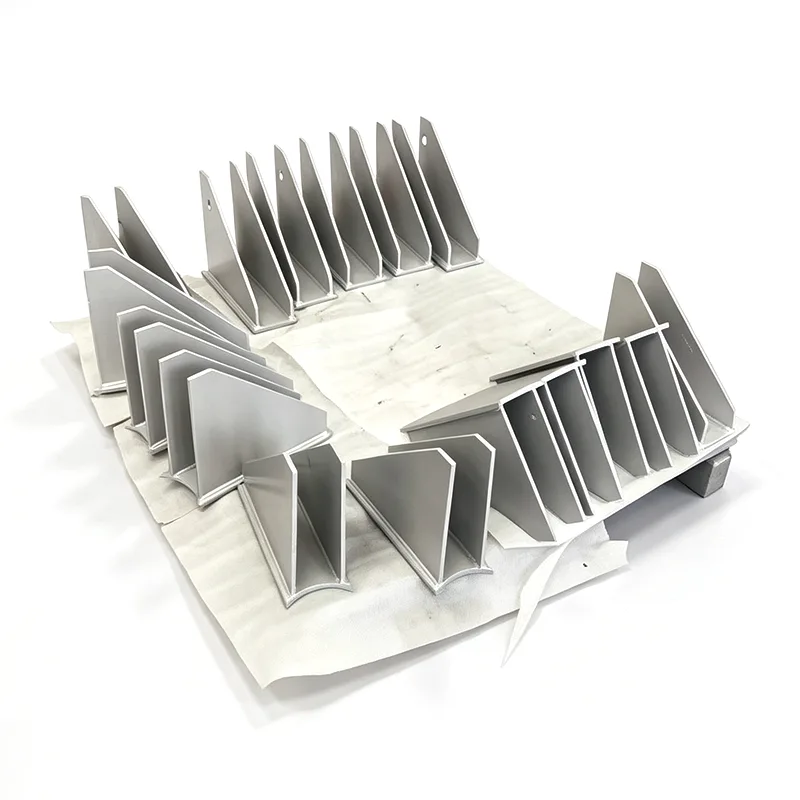

Регульована по висоті опора башмаків для труб

На папері висота трубопроводу є фіксованим числом. На сайті буває рідко. Сталеві колони осідають. Основи злегка зрушуються. Пружинні опори стискаються більше або менше, ніж передбачено моделлю напруги. Коли труба закінчується на 10 мм завищено або на 15 мм занизько на всмоктувальному патрубку насоса чи фланці компресора, примусове встановлення з’єднання створює навантаження на форсунку, на які обладнання ніколи не розраховувалося. Найпростіший спосіб отримати правильну висоту — і підтримувати її — це башмак для труби, який можна регулювати.

З 2012 року ми виготовляємо регульовані по висоті опори для трубних башмаків на нашому заводі в Цзянсу. Сама конструкція нескладна, але надійно утримувати позицію під навантаженням, термічним рухом і вібрацією. Наші регульовані черевики роблять це прямо зараз під паровими колекторами в Південно-Східній Азії, лініями охолодженої води на Близькому Сході та стелажами труб СПГ у Північній Америці.

Таблиця параметрів	приклад

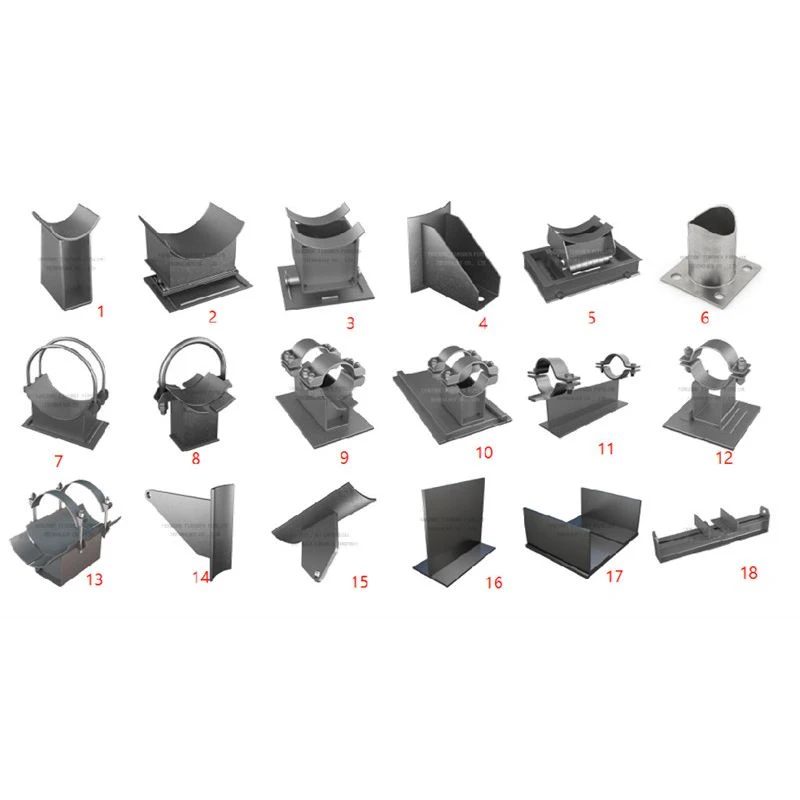

Тип підтримки	Жорсткий, пружинний, роликовий, розсувний
Розмір труби (NPS/DN)	1/2" до 60" (DN15 - DN1500)
Стандарт матеріалу	ASTM A36, SS304, SS316, A105
Стандарт дизайну	MSS SP-58, ASME B31.1
Макс. Проектне навантаження	До 1000 кН
Діапазон температур	від -29°C до +650°C
Захист поверхні	Гаряче цинкування (HDG), епоксидна смола
Стиль затиску	Двох болтовий, трьох болтовий, U-подібний
Тип ізоляції	Гаряча ізоляція / холодна ізоляція (кріогенна)

Як працює коригування – і чому воно залишається на місці

Серцевиною вузла є різьбовий шток, який проходить між люлькою труби та опорною плитою. Обертання регулювальної гайки піднімає або опускає трубу з дрібними кроками. Після встановлення висоти в дію вступають два незалежні механізми блокування:

Важка контргайка закручується проти основного корпусу, запобігаючи повзанню під вертикальним навантаженням.

У великих розмірах вторинний фіксуючий гвинт або роз’ємна манжета, яка механічно блокує обертання, навіть під дією тривалої вібрації від поршневих компресорів або високошвидкісних газопроводів.

Перед відправкою кожне взуття проходить заводські випробування на навантаження, що в 1,5 рази перевищує номінальну вантажопідйомність. Різьбові компоненти виготовлені з круглого прутка, а не з різьбового стержня, тому несучі різьби є повнопрофільними і не мають напружених стояків, які можуть тріснути на стандартній шпильці під час вигину.

Матеріали, які відповідають вашим послугам

Стандартні регульовані черевики виготовляються з вуглецевої сталі з гарячим цинкуванням як стандартним захистом від корозії. Для корозійних або змивних середовищ ми поставляємо версії з повністю нержавіючої сталі 304L або 316L. Поверхні різьблення покриваються складом проти задирів під час складання, щоб запобігти заїданню — це важливо, оскільки регулювальна гайка, яку неможливо повернути на місці, більше не регулюється.

Коли регульована по висоті опора башмаків для труб гаряча або холодна, ми встановлюємо несучий ізоляційний блок (PIR або пористе скло) між опорою труби та опорою. Розмір ізоляції відповідає товщині ізоляції труби, а шлях пароізоляції залишається суцільним — без холодних плям і конденсату.

Де регульовані черевики труби мають значення

Трубопроводи всмоктування та нагнітання насосів і компресорів, де навантаження на форсунки повинні залишатися в межах, допустимих виробником.

Опори для трубної стійки в місцях, що піддаються осіданню ґрунту або морозному пучину.

Лінії, які потребують точного нахилу для дренажу або технологічного потоку, наприклад, трубопроводи продувки котлів або лінії паливного газу.

Системи з пружинними опорами, де холодне положення потребує тонкого налаштування після передачі навантаження від тимчасових опор.

Модернізація та врізка, де існуюча висота труби не зовсім відповідає новій трасі.

Більшість регульованих опор на ринку – це або елементи каталогу з обмеженим ходом, або повністю індивідуальні деталі з тривалим часом виконання. Ми знаходимося між ними: ми можемо взяти стандартну конструкцію та змінити діапазон висоти, розміри опорної плити або товщину ізоляції відповідно до специфікації вашого проекту — як правило, протягом того самого часу, що й фіксоване взуття. Наша команда інженерів працює безпосередньо з вашими ізометричними параметрами та списком підтримки та запитає вас про гідровипробувальне навантаження, розрахункову температуру та очікуваний рух, перш ніж ми завершимо креслення. Цей рівень перевірки перетворює простий регульований черевик на опору, яку вам не доведеться повертатися під час введення в експлуатацію.

FAQ

Q: Який діапазон регулювання ви можете надати?

Відповідь: Стандартні конструкції пропонують хід від ±25 мм до ±100 мм. Можливі більші діапазони — скажіть, що вам потрібно.

З: Чи збережеться налаштування під час вібрації?

A: Так. Ми використовуємо контргайку та механічну функцію запобігання обертанню для всіх розмірів. Збірка пройшла заводські випробування, щоб залишатися стабільною під час циклічного навантаження.

З: Чи можна відрегулювати черевик, коли труба завантажена?

Відповідь: Незначні коригування обрізки зазвичай можна виконати під дедвейтом. Для більших виправлень ми рекомендуємо спочатку зняти навантаження, щоб захистити нитки.

Q: Ви пропонуєте версію для ізольованих холодних або гарячих труб?

A: Так. Ми інтегруємо несучий ізоляційний блок, розмір якого відповідає вашій товщині ізоляції, разом із герметичним пароізоляційним контуром.

Перш ніж будь-який продукт покине наш завод, він проходить повну програму внутрішніх випробувань

Перед відправкою кожен продукт проходить повну власну програму випробувань. Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, якщо це можливо, випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття є частиною цієї програми. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Будь ласка, зверніть увагу: Внутрішнє тестування не дорівнює тестуванню, акредитованому ILAC третьою стороною

Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це пропонується як окрема додаткова послуга.

Додаткові сторонні послуги перевірки, що пропонуються окремо

1. Тестування матеріалу

Послуги, доступні в цій категорії, включають аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Пропоновані методи: магнітно-порошковий тест (MT), рідкий проникаючий тест (PT), ультразвуковий контроль (UT) і радіографічний тест (RT).

3. Випробування пружинного навантаження

Криві навантаження-переміщення є частиною цього тестування.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Чому ми виділяємося

Міжнародна система опор труб LISEGA як наш еталон

Наша точність навантаження, стандарти випробувань і системи документації порівнюються з міжнародною системою опор труб LISEGA.

За межами стандартної моделі внутрішнього постачальника

У той час як стандартний вітчизняний виробник постачає тільки продукт, ми включаємо криву навантаження-переміщення до кожного пружинного блоку. Крім того, ми надаємо допомогу стороннім SGS у тестуванні та перевірках під наглядом, а також підтримуємо перевірку документів PE/CPE інженерами для закордонних проектів.
