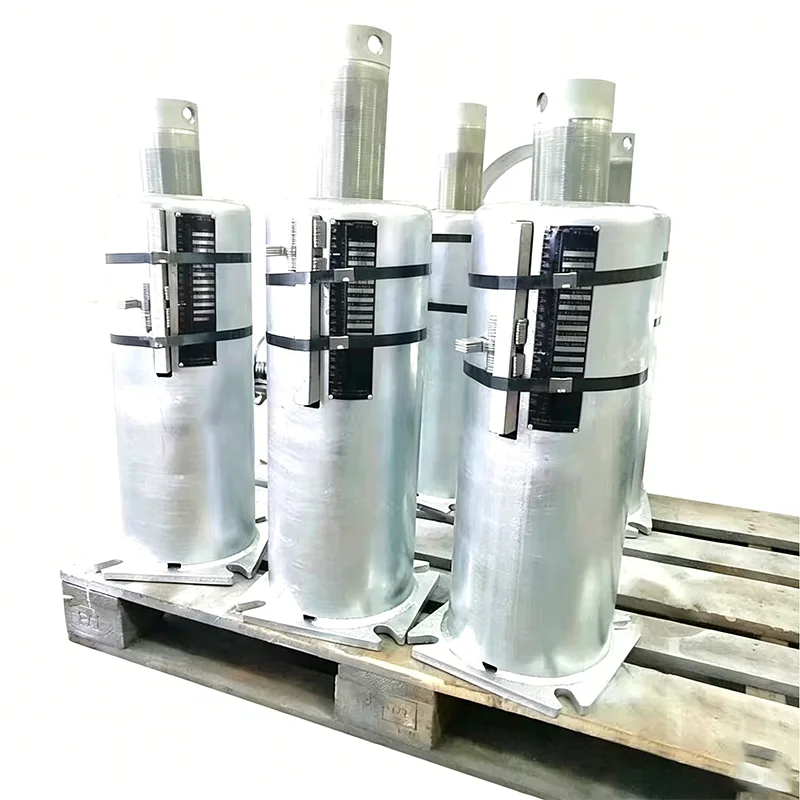

Ресорні опори електростанцій

Спираючись на 14-річний досвід роботи з опорами/підвісами для трубопроводів і рішеннями для підтримки електростанцій, компанія Yangzhou Tianshun Pipeline Technology Co., Ltd. надає пружинні опори електростанцій для теплоелектростанцій, атомних електростанцій і електростанцій комбінованого циклу. Ці продукти розроблені для контролю теплового зміщення та розподілу напруг у високотемпературних трубопроводах високого тиску, захисту критичних інтерфейсів основного обладнання, такого як котли та парові турбіни. Наведені нижче відомості охоплюють особливості продукту, технічні переваги та конкретні місця застосування.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Особливості продукту

Пружинні опори для електростанцій розроблені на основі результатів аналізу напруги в трубопроводі, з основними характеристиками, зосередженими на утриманні навантаження, адаптивності до переміщення та довгостроковій стабільності експлуатації.

Механізм переміщення навантаження: доступний у двох конфігураціях: пружинні підвіски/опори зі змінною силою та пружинні підвіси/опори зі змінною силою. Змінні пружинні блоки несуть навантаження з лінійною жорсткістю, тоді як блоки постійної сили забезпечують майже постійну опорну силу протягом усього робочого ходу, з відхиленням, контрольованим у межах 5%, усуваючи додаткове напруження в трубопроводах, викликане коливаннями опорних сил.

Матеріал і температурна сумісність: Пружинні елементи виготовляються з легованої пружинної сталі, включаючи 60Si2Mn і 50CrVA. Конструктивні елементи можуть бути виготовлені з вуглецевої сталі, жароміцної легованої сталі або нержавіючої сталі. Загальний допустимий діапазон робочих температур охоплює від -196°C до +650°C, що відповідає всім вимогам до трубопроводу від низькотемпературної живильної води до високотемпературної основної пари.

Конструкція встановлення та введення в експлуатацію: кожна опора/підвіс оснащено установочним фіксатором і табличкою з навантаженням. Просто вийміть стопорний штифт після встановлення в холодному стані, щоб активувати роботу. Дані паспортної таблички полегшують перевірку на місці номерів моделей і попередньо встановлених навантажень, значно скорочуючи час введення в експлуатацію.

Комплексне випробування всередині підприємства: усі випробування, включаючи жорсткість пружини, прогин від стиснення та товщину покриття поверхні, проводяться у нашій власній лабораторії, щоб забезпечити стабільну продуктивність у виробничих партіях. Кожна одиниця проходить три цикли повного стиснення із записом кривої жорсткості перед відправкою.

Завдяки цим конструктивним особливостям пружинні опори Power Plant підтримують задану висоту трубопровідних систем у комбінованих умовах лінійного теплового розширення та безперервної вібрації, зменшуючи ймовірність незапланованих відключень.

Інженерні переваги

У конструкції трубопроводів електростанцій, порівняно з суто жорсткими опорами або фіксацією трубних хомутів, рішення з еластичною опорою забезпечують безпосереднє покращення контролю напруги, захисту обладнання та адаптивності монтажу. Інженерна цінність пружинних опор електростанцій відображається в таких аспектах:

Ефективна компенсація теплового зміщення: Жорсткі опори не можуть поглинати теплове розширення трубопроводу, що часто призводить до заклинювання системи труб, відриву опори або перевантаження. Пружні підвіски/опори несуть навантаження лінійно або постійно в міру зміщення трубопроводу, утримуючи рівень напруги в допустимих межах, визначених такими кодами, як ASME B31.1.

Зменшена тяга та момент на інтерфейсах основного обладнання: колектори котлів і впускні отвори для пари турбіни надзвичайно чутливі до сил і моментів. Після регулювання за допомогою пружинних підвісів/підтримок межі натиску значно зменшується, запобігаючи тріщинам зварювання та протіканню фланців. Це критично важливий захід для збільшення інтервалів технічного обслуговування корпусів турбін, головних парових клапанів та іншого обладнання.

Придушення передачі вібрації: Трубопроводи електростанції схильні до вібрації в умовах високошвидкісної пари або двофазного потоку. Пружинні опорні системи регулюють жорсткість опори до оптимального діапазону за допомогою еластичних елементів, а в поєднанні з амортизаторами ефективно розсіюють енергію вібрації, щоб запобігти втомі конструкції.

Великий допуск для встановлення на місці: Пружинні підвіски/опори дозволяють точно регулювати в межах певного діапазону висоти, компенсуючи відхилення в цивільних фундаментах і монтажі трубопроводу в холодному стані. Пружинні блоки постійної сили часто оснащені гідравлічними або гвинтовими допоміжними пристроями регулювання для точного вирівнювання на місці.

Довготривала експлуатація та захист від ослаблення: Завдяки конструкції пружини проти розслаблення та антикорозійно-стійкій обробці поверхні (гаряче цинкування, Dacromet тощо) погіршення опорної сили є мінімальним. Понад 70% наших подальших замовлень із закордонних проектів надходять від постійних клієнтів, що певною мірою відображає довгострокову надійність наших продуктів підтримки.

Застосування продукту

Пружинні опори електростанцій в основному встановлюються в критичних місцях пароводяної циркуляції електростанції та високотемпературних систем димових газів. У поєднанні з амортизаторами, жорсткими стійками та іншими компонентами вони утворюють цілісну гнучку систему стримування.

Зона котла: використовується на магістральних паропроводах, трубопроводах гарячого та холодного повторного нагрівання, вихідних каналах пароперегрівача тощо. Поглинає вертикальне та горизонтальне теплове зміщення корпусу котла та з’єднувальних трубопроводів, запобігає надмірному навантаженню на з’єднаннях колекторних форсунок та зменшує ризик розтріскування зварних швів.

Зона турбіни: встановлено на головних паропроводах, високотемпературних паропроводах повторного нагріву та обвідних трубопроводах високого тиску. Завдяки точній опорі обмежує сили та моменти, що передаються на інтерфейси турбіни, забезпечує точність центрування валу та зменшує вплив вібрації на корпуси турбін.

Система живильної води високого тиску: на трубопроводах живильної води високого тиску та водопровідних трубопроводах із загартовуванням пружинні підвіски/опори підтримують важкі трубопроводи, адаптуючись до температурних змін, зберігаючи нахил трубопроводу та уникаючи проблем з кавітацією або гідроударами, спричиненими обмеженим переміщенням.

Димові гази та система десульфурації/денітрифікації: для димових газів/повітряних каналів великого діаметру, вхідних/вихідних каналів GGH і з’єднувальних каналів башт десульфурації. Ці тонкостінні конструкції відчувають значне теплове розширення. Пружинні опори компенсують це зміщення, зменшують напругу фланцевого з’єднання та працюють у поєднанні з компенсаторами для захисту всієї системи димових газів.

Звичайний острів ядерної енергетики: Використовується на магістральному паропроводі вторинного контуру, головній живильній воді та інших трубопроводах. Відповідає вимогам контролю узгодженості ядерної енергії та надає повні сертифікати якості матеріалів і звіти про кваліфікацію функцій підтримки.

Гарантія якості та заводські можливості

Наша фабрика в провінції Цзянсу оснащена повністю автоматичними лініями виробництва сильфонів, системами різання та зварювання з ЧПК, а також сертифікованою командою неруйнівного контролю (NDT). Від надходження необробленого пружинного дроту до доставки готової продукції опори для пружин Power Plant проходять суворий контроль у таких контрольних точках: перевірка показників нагрівання сировини та фізико-хімічних звітів, перевірка твердості та металографічний контроль після термообробки пружини, випробування на жорсткість готової продукції при повному ході, товщина поверхневого покриття та тестування на адгезію.

Наша система управління якістю сертифікована за стандартом ISO 9001:2015, і всі продукти відповідають міжнародним стандартам, включаючи ASME, CE та API. Повна приймальна документація може бути надана відповідно до вимог проекту.

Інженерна підтримка та послуги

Спираючись на наш досвід постачання трубопровідного обладнання до понад 45 країн світу, ми надаємо комплексний вибір, встановлення та довгострокову технічну підтримку для кожної партії пружинних опор електростанцій:

▶  Розрахунок вибору: отримуйте звіти про аналіз напруги трубопроводу та рекомендуйте відповідні типи опор/підвісів, постійні пружини та висоту встановлення.

▶  Швидке реагування: відповідь на передпродажні технічні запити та пропозиції надається протягом одного робочого дня.

▶  Нагляд і свідки на місці: підтримуйте спостереження за процесами тестування замовників або третіх осіб на місці.

▶  Посібник із встановлення та введення в експлуатацію: надайте докладні посібники зі встановлення та рекомендації щодо регулювання холодного стану, за потреби доступна віддалена відеодопомога.

▶  Обслуговування запасних частин: зберігайте записи про калібрування пружини для кожної виробничої партії, що забезпечує швидку поставку запасних вузлів пружин.

Щоб обговорити конфігураційні рішення Power Plant Spring Support для конкретних проектів або отримати відповідні довідкові матеріали щодо проектів, зв’яжіться з нашою командою технічних продажів. Ми надамо детальні аркуші розрахунку навантаження й переміщення та рекомендовані схеми на основі фактичних умов роботи, а не просто перелік стандартних моделей, що допоможе вам контролювати загальні витрати на закупівлю, забезпечуючи безпечну роботу трубопроводу.
