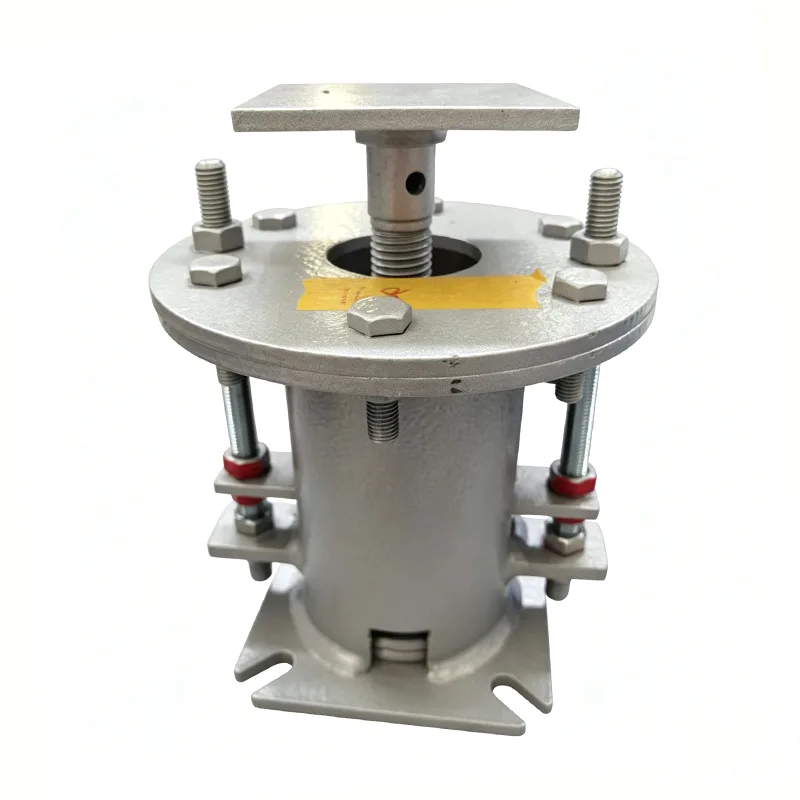

Підтримка пружинної вішалки

Пружинні підвісні опори є критично важливими опорними компонентами в системах трубопроводів, розробленими для того, щоб витримувати вагу труби, поглинати теплове зміщення та вібрацію. Покладаючись на пружну деформацію пружин, вони компенсують рух труби, викликане перепадами температури, і стримують надмірну вібрацію, забезпечуючи безпечну та стабільну роботу всієї системи трубопроводів. Вироблені компанією Yangzhou Tianshun Piping, наші пружинні вішалки сконструйовані та виготовлені відповідно до міжнародних стандартів, щоб відповідати вимогам до опор труб для різноманітних робочих умов.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Структура продукту

Стандартні пружинні опори для підвіски складаються з наступних основних частин:

▶  Пружина в зборі: виготовлена ​​з високоякісної пружинної сталі, яка піддається суворій термічній обробці та випробуванню під навантаженням.

▶  Корпус: зварна конструкція з вуглецевої сталі з антикорозійним покриттям поверхні.

▶  Регулювальний гвинт: використовується для регулювання навантаження та висоти під час встановлення.

▶  З’єднувальні аксесуари: включно з підйомними проушинами, підвісними стрижнями та гайками, які можна вибрати відповідно до вимог на місці.

▶  Індикатор переміщення: чітко відображає фактичний переміщення труби для легкого встановлення та обслуговування.

Основні характеристики

▶  Широкий діапазон навантажень: значення навантажень від 10 Н до 100 000 Н, підходить для більшості промислових трубопроводів.

▶  Покращена компенсація зміщення: максимальне зміщення до 200 мм, ефективно поглинаючи розширення та звуження труби внаслідок зміни температури.

▶  Компактна конструкція: компактна конструкція для встановлення у вузьких трубних галереях.

▶  Просте встановлення та налаштування: оснащено спеціальними регулюючими пристроями для точного налаштування навантаження навіть під час роботи труби.

▶  Довгий термін служби: усі ключові компоненти виготовлені з преміальних матеріалів і проходять сувору перевірку якості.

Переваги продуктивності

Технічні параметри

Поля застосування

Пружинні підвісні опори широко використовуються в галузях промисловості з жорсткими вимогами до зміщення труб і вібрації:

▶  Паро- та водопровідні системи для ТЕС та АЕС

▶  Технологічні трубопроводи для нафтохімічних заводів

▶  Кріогенні трубопроводи на терміналах прийому LNG та LPG

▶ Трубопроводи печей і колон на нафтопереробних заводах

▶  Міські мережі центрального теплопостачання

▶  Сантехнічні труби для фармацевтичної та харчової промисловості

Виробництво та контроль якості

Ми володіємо передовими виробничими лініями та повним обладнанням для тестування пружинних вішалок. Вся продукція проходить суворий контроль якості:

1. Перевірка вхідної сировини: аналіз хімічного складу та випробування механічних властивостей пружинної сталі, сталевих пластин та іншої сировини.

2. Виготовлення та випробування пружини: 100% випробування на навантаження та випробування на стиснення кожної пружини.

3. Перевірка збірки: перевірка розмірів і калібрування навантаження для готових збірок.

4. Перевірка зразків перед доставкою: Вибіркова перевірка відповідно до національних стандартів, щоб гарантувати постійну якість продукції.

Послуги з налаштування

На додаток до стандартних продуктів ми пропонуємо індивідуальні рішення на основі конкретних вимог клієнтів:

▶  Індивідуальний дизайн для пружинних вішалок із спеціальними вимогами до навантаження та переміщення

▶  Вибір матеріалів для екстремальних умов роботи, таких як висока температура, низька температура та корозійне середовище

▶  Індивідуальні нестандартні типи з’єднань і монтажні розміри

▶  Послуги з аналізу напруги в трубі та вибору підвіски
