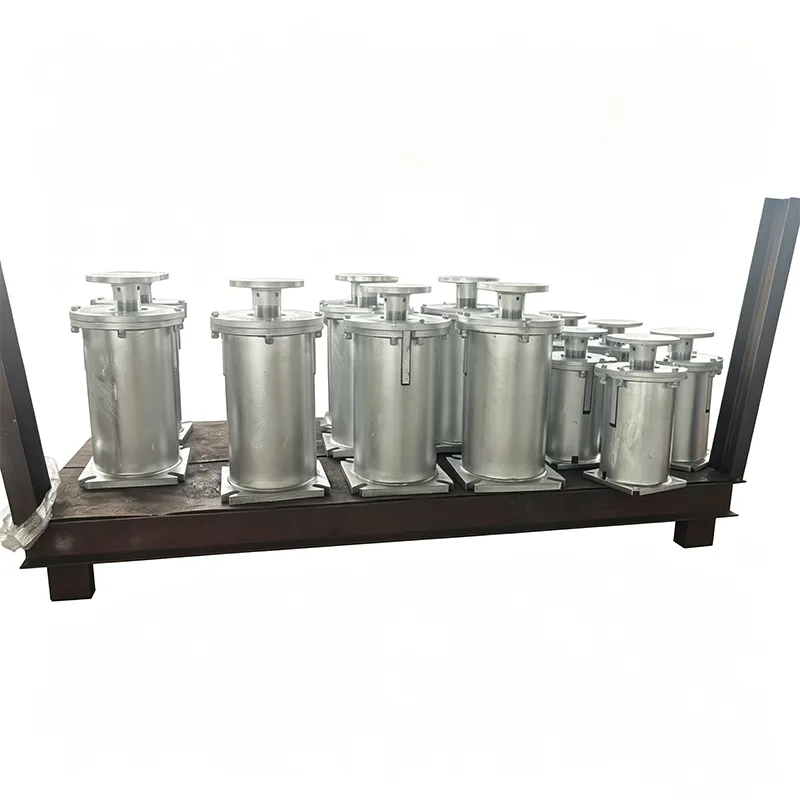

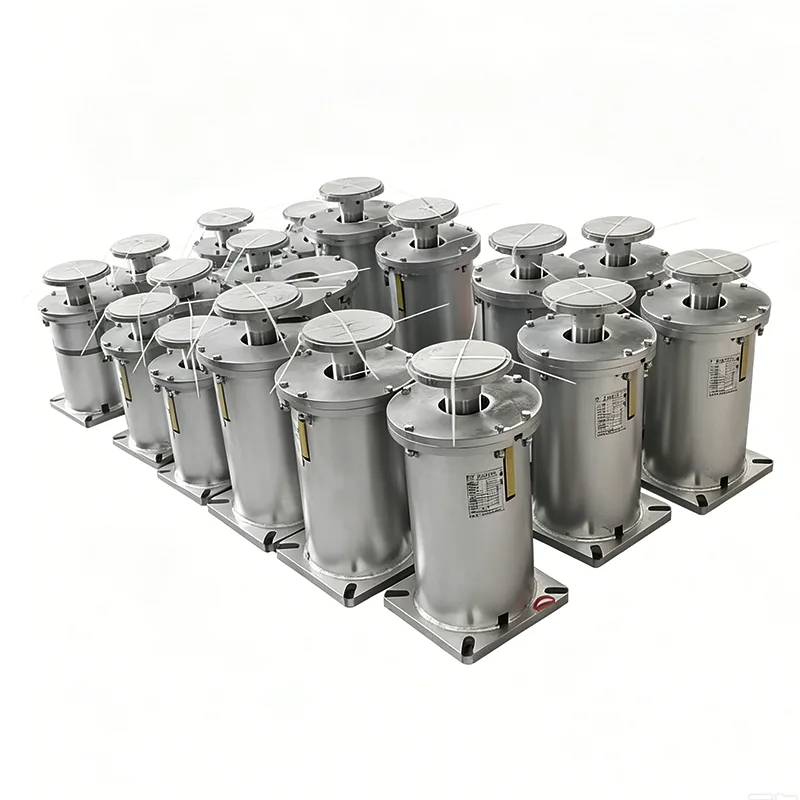

Підтримка весни хімічного заводу

Трубопровідні системи на хімічних підприємствах працюють у важких умовах, пов’язаних із корозійними середовищами, чергуванням високих і низьких температур, легкозаймистих і вибухонебезпечних середовищ, а також суворих вимог безпеки. Звичайні пружинні опори схильні до корозії, втомного руйнування та погіршення продуктивності в таких важких умовах роботи, що може призвести до витоку трубопроводу, пошкодження обладнання та навіть нещасних випадків. Розроблена спеціально для цих складних умов експлуатації, Chemical Plant Spring Support — це спеціальний допоміжний продукт, здатний довгостроково стабільно працювати в складних хімічних середовищах.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Пружинні опори Chemical Plant — це спеціально сконструйовані еластичні опори для труб, призначені виключно для хімічної промисловості. В основному він несе власну вагу трубопроводу, компенсує зсув, викликаний тепловим розширенням і звуженням, і ізолює вібрацію, що передається від технологічного обладнання.

Завдяки 14-річному досвіду проектування та виробництва опорних систем для хімічних труб компанія Yangzhou Tianshun Pipeline постачає продукцію для більш ніж 200 хімічних проектів по всьому світу, включаючи великомасштабні бази нафтопереробки та хімічної інтеграції, парки тонкої хімії та фармацевтичні заводи.

Цільові функції дизайну

▶ Чудова стійкість до корозії: використовує спеціальні матеріали та багатошарову антикорозійну обробку, щоб протистояти ерозії від кислот, лугів, солей та інших корозійних середовищ.

▶  Вибухозахищена структура: усі компоненти відповідають стандартам хімічної вибухозахищеності без ризику утворення іскри.

▶  Висока герметичність: оснащений повністю закритим захисним корпусом для запобігання потраплянню корозійних газів і рідин у пружинний блок.

▶  Широка температурна адаптація: надійно працює в широкому діапазоні температур від -196 ℃ до +550 ℃.

▶  Висока точність навантаження: точне калібрування перед доставкою, відхилення навантаження контролюється в межах ±5%.

▶ Конструкція, що не потребує технічного обслуговування: проста та міцна конструкція не потребує регулярного обслуговування за звичайних робочих умов.

Порівняння продуктивності зі звичайними пружинними опорами

Стандартні технічні параметри

Типові сценарії застосування

Пружинні опори для хімічних заводів широко застосовуються до різних систем трубопроводів на хімічних підприємствах:

Трубопроводи для транспортування кислот, лугів, солей та інших агресивних середовищ

Технологічні трубопроводи високої температури і високого тиску

Кріогенні рідинні трубопроводи (рідкий кисень, рідкий азот, рідкий аміак)

Трубопроводи для горючих і вибухонебезпечних середовищ (бензин, дизель, природний газ)

Сполучні трубопроводи для реакторів, теплообмінників, башт та іншого технологічного обладнання

Трубопроводи каналізації та очищення відпрацьованих газів

Виробництво та контроль якості

Ми побудували спеціальні виробничі лінії для хімічних продуктів. Усі пружинні опори Chemical Plant виготовляються в суворій відповідності до найвищих стандартів хімічної промисловості:

Перед відправкою вся продукція проходить комплексне тестування на підприємстві.

Внутрішні випробування включають: вимірювання розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівне випробування MT/PT (де застосовно), випробування пружинним навантаженням (з кривими навантаження-переміщення) і вимірювання товщини покриття.

Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Внутрішнє тестування не є тестуванням третьої сторони, акредитованої ILAC. Тестування під наглядом третьої сторони або лабораторне тестування доступне як окрема додаткова послуга.

Додаткові сторонні послуги інспекції (котируються окремо):

1. Випробування матеріалів: аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. НК зварного шва: магнітопорошкове випробування (MT), рідке проникнення (PT), ультразвукове випробування (UT) і радіографічне випробування (RT).

3. Випробування пружинного навантаження, включаючи криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття.

5. Тестування під наглядом, заводський нагляд та передвідвантажувальна інспекція (PSI).

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA. На відміну від стандартних вітчизняних виробників, які постачають тільки сам продукт, ми надаємо криву навантаження-переміщення з кожним пружинним блоком; ми також сприяємо стороннім тестуванням SGS і перевіркам під наглядом, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Налаштування та допоміжні послуги

▶  Налаштування спеціальних матеріалів: доступні вироби з хастелоя, монеля та інших спеціальних сплавів.

▶  Нестандартний дизайн: індивідуальні продукти, розроблені відповідно до креслень клієнта та фактичних умов роботи.

▶  Системні рішення: інтегроване проектування та повне постачання комплектних опорних систем труб для хімічних заводів.

▶  Технічне обслуговування на місці: професійних інженерів можна надіслати для інструкцій зі встановлення та введення в експлуатацію на місці.

▶  12-місячна гарантія: дефектні продукти будуть відремонтовані або замінені безкоштовно протягом гарантійного періоду.

Щоб отримати докладніші відомості про пружинну підтримку хімічного заводу та поради щодо професійного вибору, будь ласка, зв’яжіться з нашою технічною командою.
