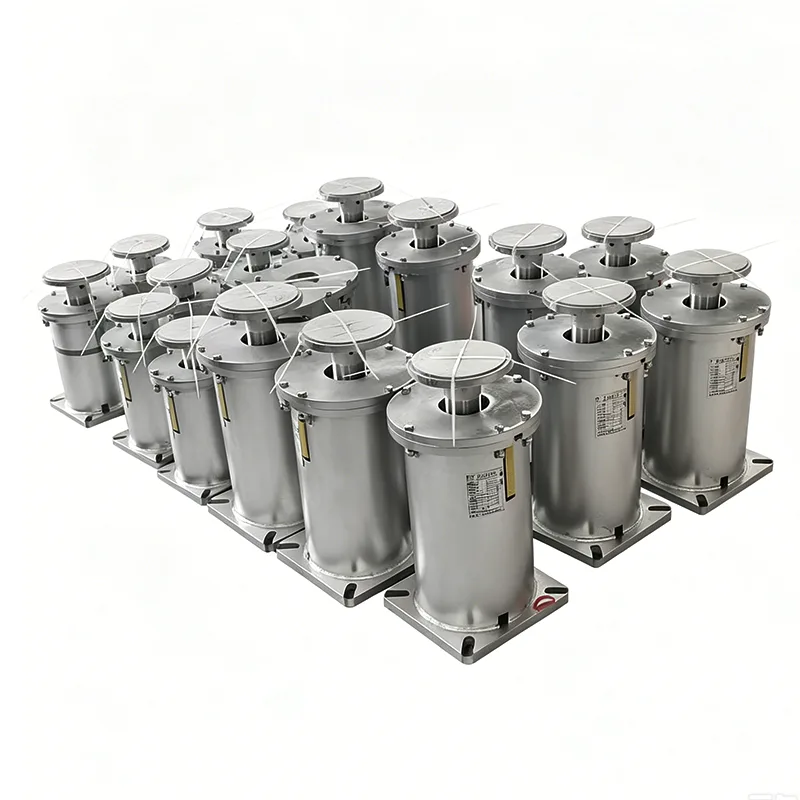

Пружинна вішалка типу F

Пружинний підвіс типу F — це стандартна підвісна пружинна опора, розроблена компанією Yangzhou Tianshun Pipeline на основі 14-річного досвіду промисловості, і це також одна з найбільш широко використовуваних моделей пружинних підвісок у світовій галузі промислових трубопроводів. З моменту запуску виробництва в 2012 році ми виготовили понад 2 мільйони пружинних вішалок типу F, експортували їх у 45 країн і регіонів і обслуговували понад 300 великих промислових проектів по всьому світу. Ця модель розроблена в повній відповідності до міжнародно прийнятих стандартів і забезпечує 100% взаємозамінність з продуктами тієї ж моделі від основних світових виробників.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Основи проектування та застосовні стандарти

Пружинна вішалка типу F розроблена та виготовлена ​​відповідно до наведених нижче міжнародних стандартів, щоб забезпечити її універсальність і сумісність у всьому світі:

▶ ANSI/HG 20644-1998 Змінні пружинні опори та вішалки

▶  GB/T 17116.1-2018 Опори та підвіси для труб - Частина 1: Технічні характеристики

▶  ASME B31.3 Технологічні трубопроводи

▶  Пружинні підвіски DIN 2545

▶  API RP 551 Проектування та встановлення опор і підвісів для труб

Усі продукти пройшли сертифікацію системи управління якістю ISO 9001:2015, а сторонні сертифікаційні документи, такі як CE та API, можуть бути надані за запитом.

Конструктивний склад і принцип роботи

Пружинні вішалки типу F мають верхню підвісну конструкцію, з’єднану з будівельною конструкцією через верхню підйомну проушину та з трубопроводом через нижню підвісну штангу. Коли трубопровід зазнає вертикального теплового зміщення, пружина відповідно розширюється та стискається, автоматично регулюючи опорну силу та рівномірно передаючи навантаження трубопроводу на конструкцію, щоб уникнути концентрації напруги.

Стандартний виріб складається з наступних компонентів:

▶  Верхня частина корпусу: штампована зі сталевої пластини Q345B

▶  Циліндрична спіральна пружина: виготовлена ​​з легованої пружинної сталі 60Si2MnA

▶ Табличка індикатора навантаження: чітко позначена шкалою навантаження та переміщення

▶  Регулювальний гвинтовий стрижень: доступний у специфікаціях M16-M36 для регулювання навантаження на місці

▶  Верхні та нижні з’єднувальні наконечники: виготовлено методом кування для підвищення міцності

▶ Стопорні гайки: подвійна гайка, що запобігає ослабленню

Повні специфікації навантаження та переміщення

Основні переваги продуктивності та дані вимірювань

Наведені вище дані взяті з 100% повних записів перевірки лабораторії компанії. Кожен виріб проходить суворе тестування на навантаження та калібрування об’єму перед відправкою.

Застосовні сценарії та методи встановлення

Пружинний підвіс типу F підходить для підвісної опори більшості промислових трубопровідних систем, особливо для таких сценаріїв:

Системи пароводяних трубопроводів на електростанціях

Технологічні трубопроводи в нафтохімічній промисловості

Міські мережі центрального теплопостачання

Транспортні трубопроводи природного газу

Трубопроводи для фармацевтичної та харчової промисловості

Трубопроводи загальнопромислових установок

Для цієї моделі доступні три способи установки:

Підвіска з одним виступом: підходить для одинарних трубопроводів

Подвійна підвіска: підходить для трубопроводів із великим навантаженням

Паралельна установка: підходить для трубопроводів із надвеликим навантаженням

Виробничий процес і контроль якості

Ми створили систему відстеження повного процесу від сировини до готової продукції, щоб забезпечити стабільну якість кожної пружинної вішалки типу F:

Перед відправкою вся продукція проходить комплексне тестування на підприємстві.

Внутрішні випробування включають: вимірювання розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівне випробування MT/PT (де застосовно), випробування пружинним навантаженням (з кривими навантаження-переміщення) і вимірювання товщини покриття.

Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Внутрішнє тестування не є тестуванням третьої сторони, акредитованої ILAC. Тестування під наглядом третьої сторони або лабораторне тестування доступне як окрема додаткова послуга.

Додаткові сторонні послуги інспекції (котируються окремо):

1. Випробування матеріалів: аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. НК зварного шва: магнітопорошкове випробування (MT), рідке проникнення (PT), ультразвукове випробування (UT) і радіографічне випробування (RT).

3. Випробування пружинного навантаження, включаючи криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття.

5. Тестування під наглядом, заводський нагляд та передвідвантажувальна інспекція (PSI).

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA. На відміну від стандартних вітчизняних виробників, які постачають тільки сам продукт, ми надаємо криву навантаження-переміщення з кожним пружинним блоком; ми також сприяємо стороннім тестуванням SGS і перевіркам під наглядом, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Допоміжні послуги та гарантія доставки

▶  Швидка доставка: стандартні моделі є в наявності та можуть бути відправлені протягом 72 годин.

▶  Підтримка вибору: надається безкоштовний аналіз напруги трубопроводу та розрахунок вибору опори/підвіски.

▶ Послуга індивідуального налаштування: розміри з’єднання та методи обробки поверхні можна налаштувати відповідно до вимог замовника.

▶  Обслуговування на місці: професійні інженери направляються для керівництва встановленням і введенням в експлуатацію.

▶  Гарантійне обслуговування: 12-місячний гарантійний термін із безкоштовним ремонтом або заміною дефектних виробів протягом гарантійного терміну.

Щоб отримати додаткові технічні відомості про пружинну вішалку типу F або отримати цінову пропозицію, будь ласка, зв’яжіться з нашим відділом продажів.

Часті запитання (FAQ)

З: Чи можна замінити пружинну вішалку типу F на такі ж моделі інших виробників?

A: Так. Наші продукти розроблені та виготовлені відповідно до міжнародних стандартів. Установчі розміри та параметри продуктивності повністю відповідають таким же модельним виробам від основних світових виробників і можуть бути безпосередньо замінені для використання.

З: Яка максимальна робоча температура цього продукту?

A: Діапазон робочих температур стандартних продуктів становить від -20 ℃ до +450 ℃. Для умов високої температури, що перевищує 450 ℃, ми можемо надати спеціальні моделі з використанням стійкої до високих температур пружинної сталі.

Q: Чи можете ви забезпечити обробку поверхні гарячим цинкуванням?

A: Так. На додаток до стандартного лакофарбового покриття, ми також пропонуємо різні методи обробки поверхні, такі як гаряче цинкування та порошкове покриття для адаптації до різних корозійних середовищ.
