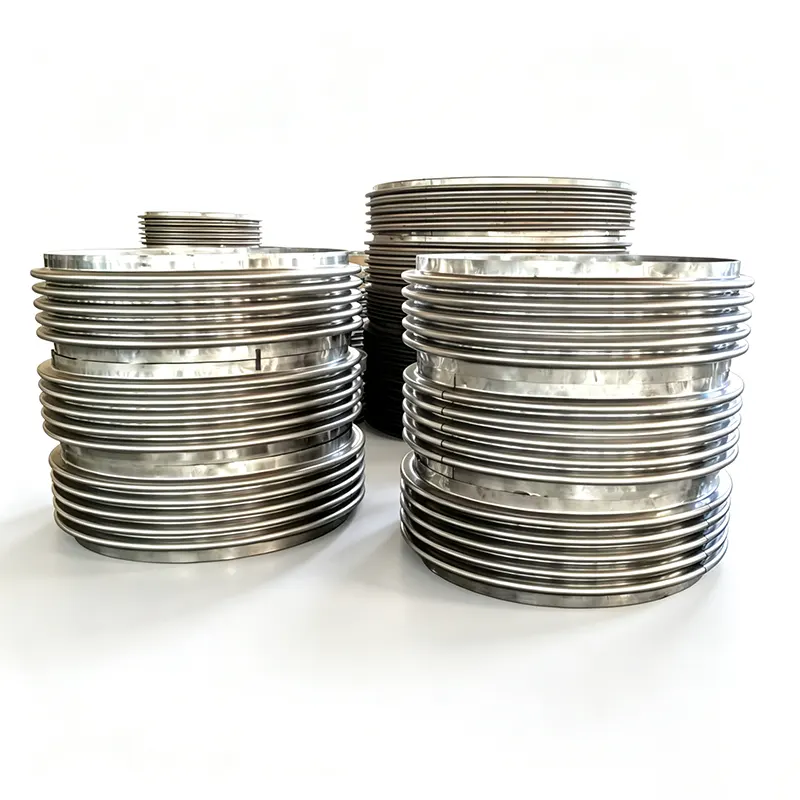

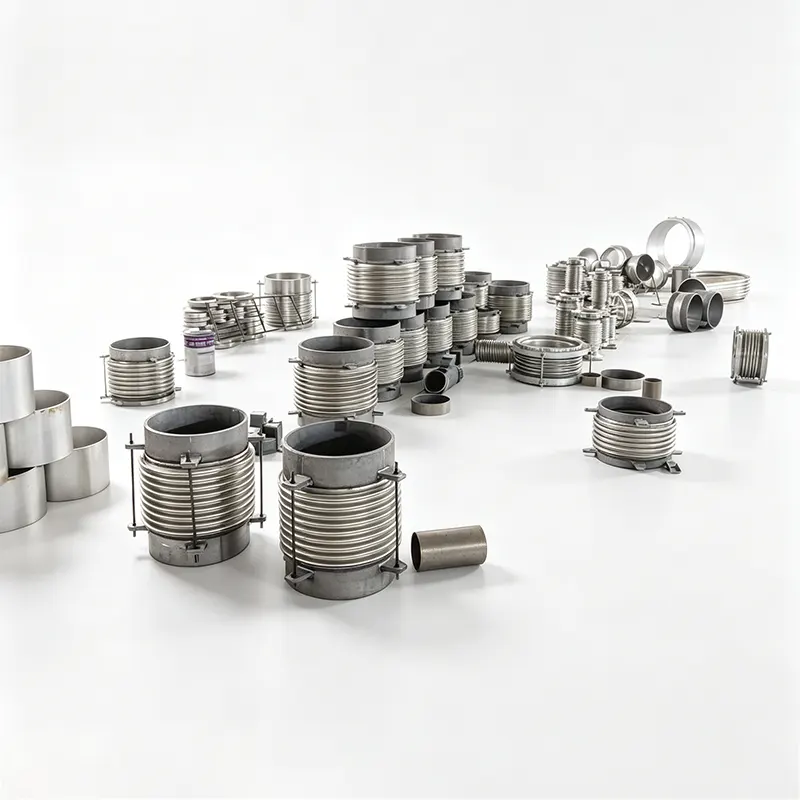

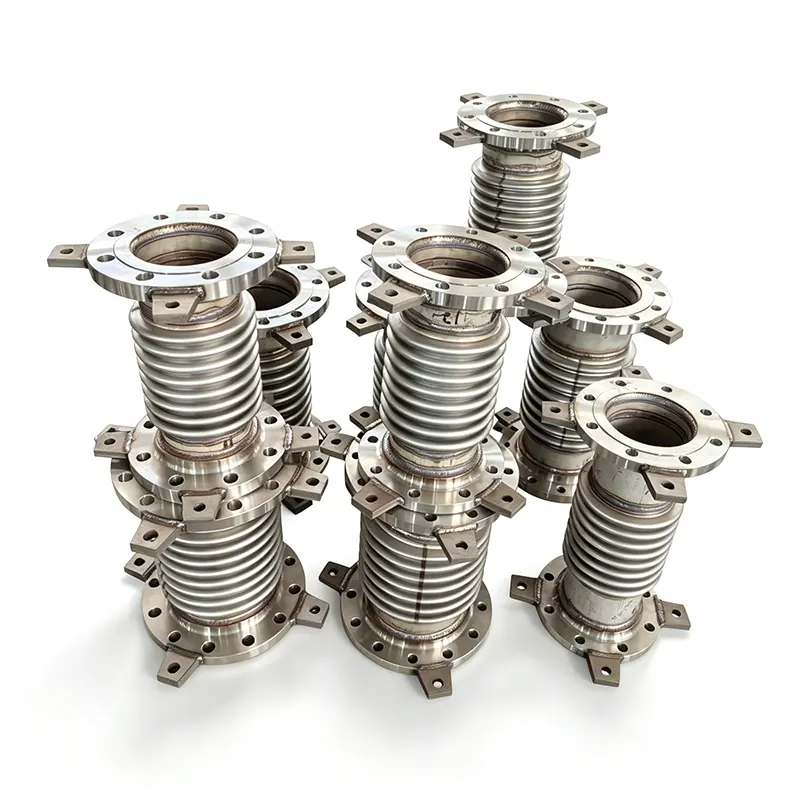

Металевий сильфонний компенсатор

Компанія Yangzhou Tianshun виробляє металеві сильфонні компенсатори з 2012 року. Маючи 14 років цілеспрямованого досвіду та фабрику площею 35 000 м², на якій працює понад 100 кваліфікованих співробітників, ми постачаємо стандартні та повністю індивідуальні конструкції в понад 45 країн. Наші компенсатори створені відповідно до стандартів EJMA та підтримуються відстеженням матеріалу, 100% неруйнівним випробуванням і гідростатичним випробуванням кожного блоку.

Чому надійність входить у дизайн, а не лише в брошуру

Стійкість до втоми розрахована, а не припущена

Термін служби циклу визначається згідно з рекомендаціями EJMA для фактичного робочого діапазону, охоплюючи одночасно осьові, бічні та кутові рухи. Стандартні конструкції перевіряються на 1000, 3000 або 5000 повних циклів, що гарантує, що з’єднання працює згідно з прогнозами протягом теплових циклів, а не лише на папері.

Цілісність матеріалу, підтверджена паперами

Кожна обробка сильфонного матеріалу — SS304, SS316L, SS321, інконель 625 або хастеллой — має повні сертифікати стану та записи про відстеження. Для корозійних послуг, таких як лінії каталізатора FCCU або перенесення хімічних речовин, ми рекомендуємо та маємо на складі сплави з високим вмістом нікелю, які стійкі до хлоридного корозійного розтріскування.

Багатошарова конструкція з вбудованим сигнальним сигналом

Якщо цього вимагає тиск або безпека, ми використовуємо багатошарові сильфони, а не одношарові. Багатошарова структура додає міцності, зберігає гнучкість і вводить резервування безпеки: якщо внутрішній шар коли-небудь перфорує, зовнішній шар тимчасово утримує тиск, поки витік виявляється через контрольний отвір — передбачуване обслуговування замість незапланованого відключення.

Зварні шви, які проходять 100% НК

Поздовжні та кругові шви сильфонів, а також зварні шви кріплення проходять 100% рентгенографічний (RT) або проникаючий (PT) контроль. Наші власні зварювальники проводять кваліфіковані процедури, і перед відправкою кожна одиниця проходить гідростатичні випробування під тиском, що в 1,5 рази перевищує проектний. Жодного відбору зразків — кожне з’єднання залишає завод із власним звітом про випробування.

Стійкість до вигинів і резонансу

Згинанню колони та вигину в площині запобігають завдяки правильно розрахованому середньоквадратичному напруженню тиску та перевіреним функціям запобігання зсуву. Внутрішньо потокові вкладиші зменшують турбулентність, ерозію та вібрацію, спричинену потоком; Зовнішні кришки або стяжні тяги призначені для захисту сильфонного елемента та направляючого руху — не просто додані як стандартні аксесуари, але й підібрані за розміром для конкретної служби.

Технічний обсяг

Типи, що відповідають навантаженню труб, а не лише каталожні коди

Осьові сильфонні компенсатори – для прямолінійного теплового розширення, де анкери та напрямні витримують тиск.

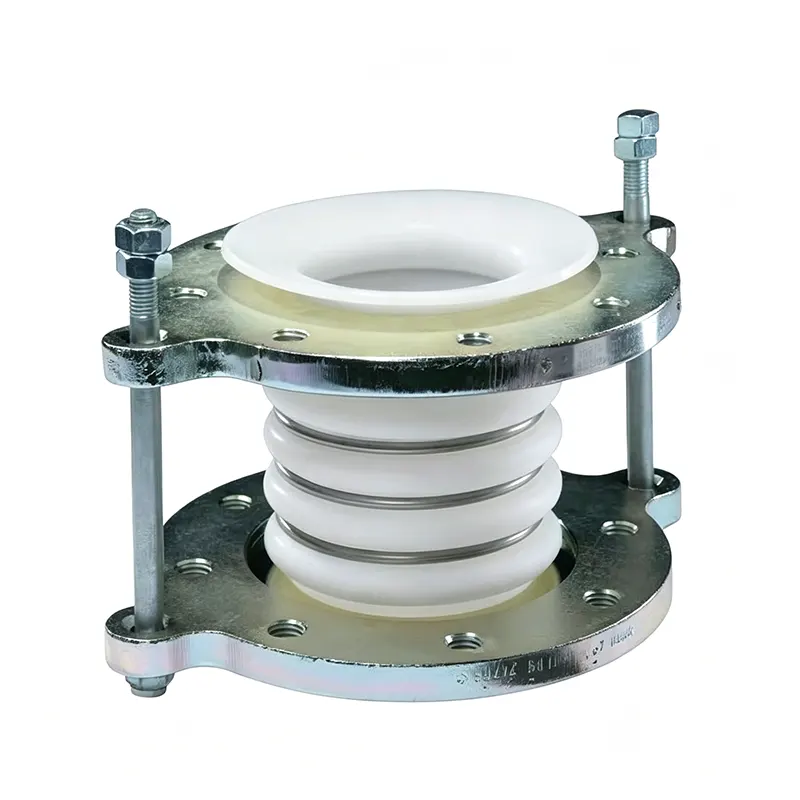

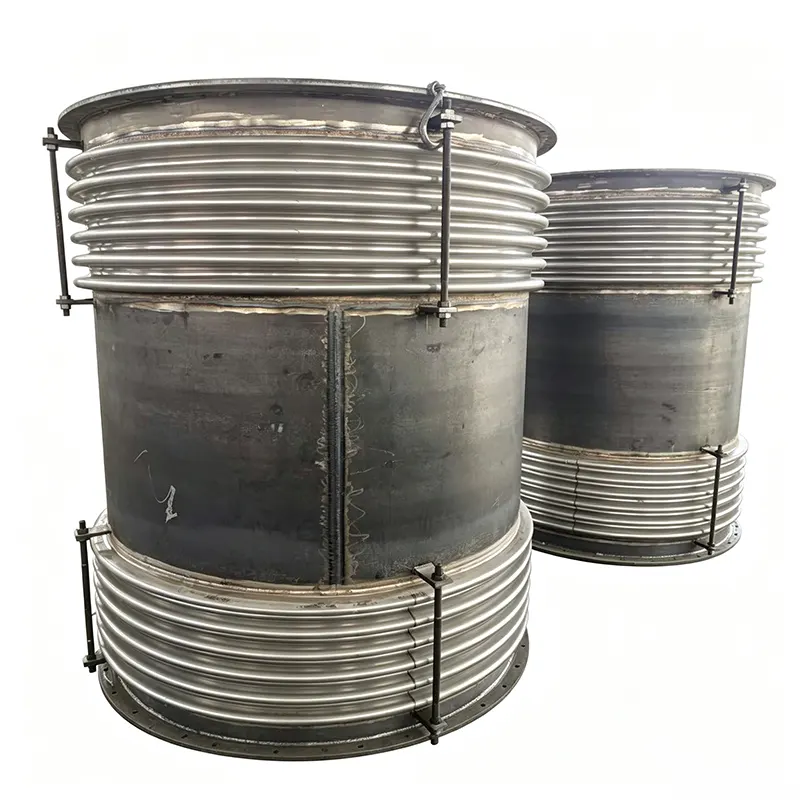

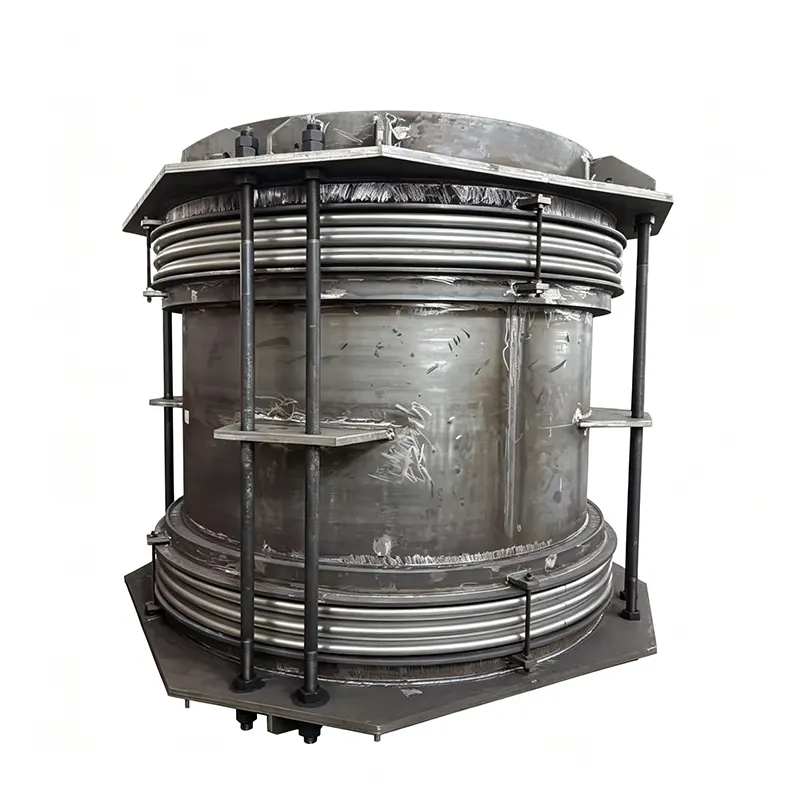

Універсальні компенсатори (зв’язані) – поглинають великі бічні та кутові переміщення за допомогою стяжних стрижнів, що приймають тягу тиску; широко використовується в насосних відділеннях по всій Південно-Східній Азії для захисту корпусів насосів.

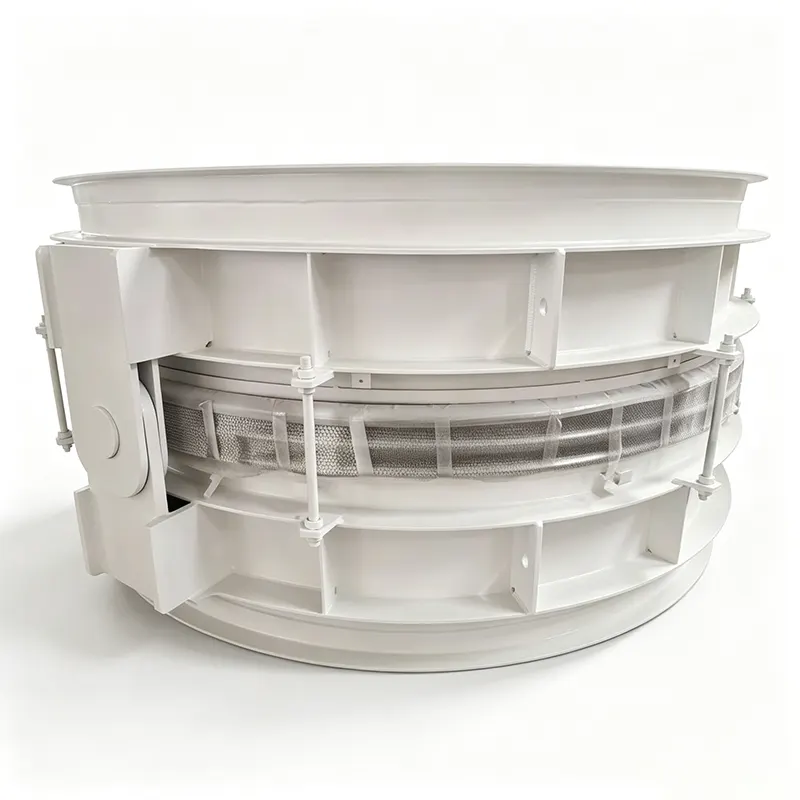

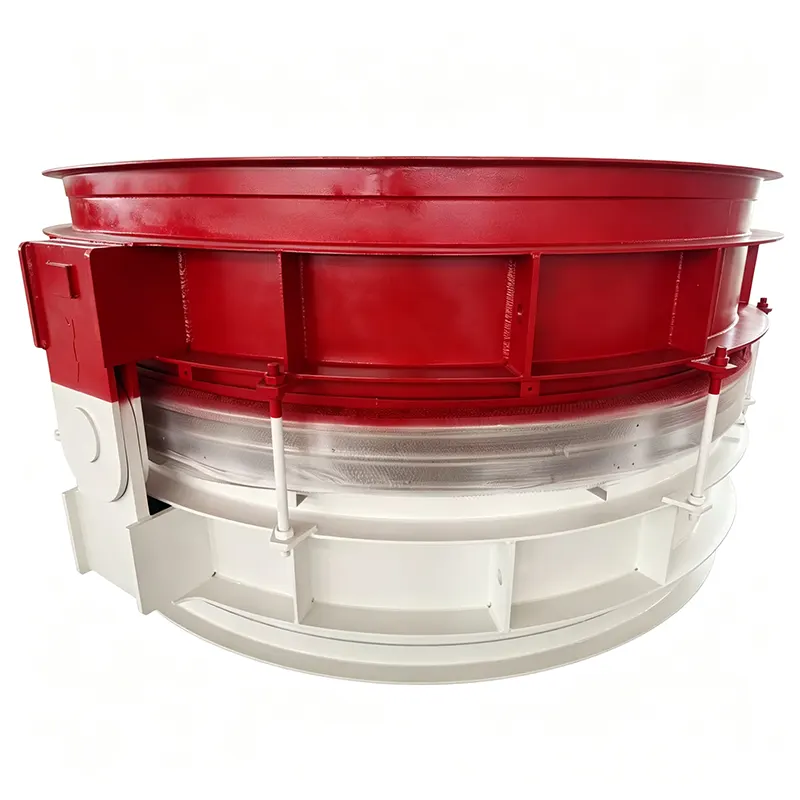

Шарнірні сильфонні з’єднання – обмежують рух в одній кутовій площині, що ідеально підходить для поглинання розширення в z-подібній частині труби, одночасно стримуючи тягу тиску.

Карданний компенсатор – забезпечує кутове переміщення в кількох площинах, часто поєднаних у комплекти, щоб поглинати складні рухи системи трубопроводів.

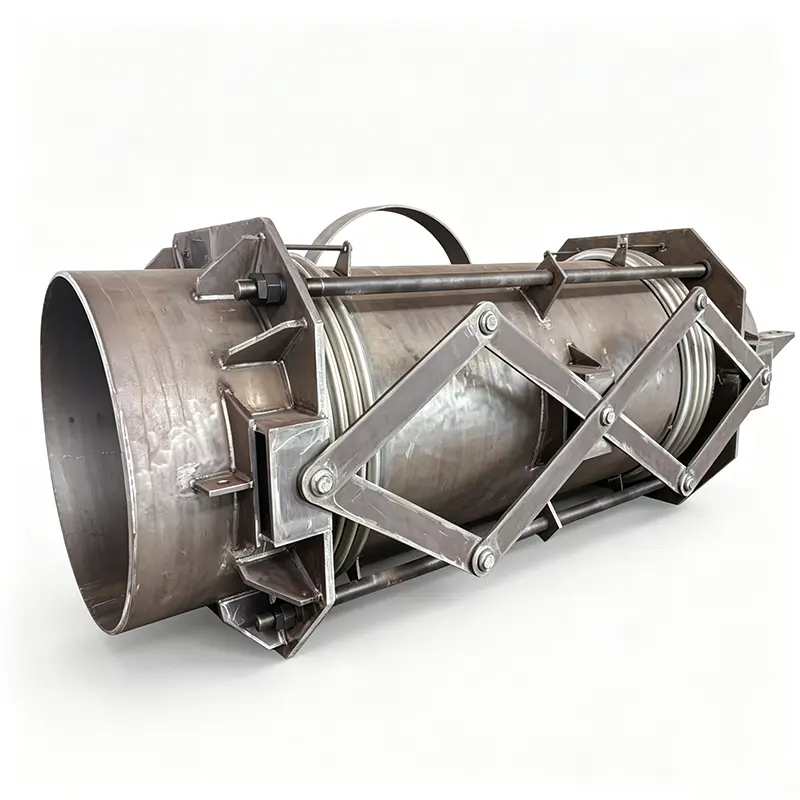

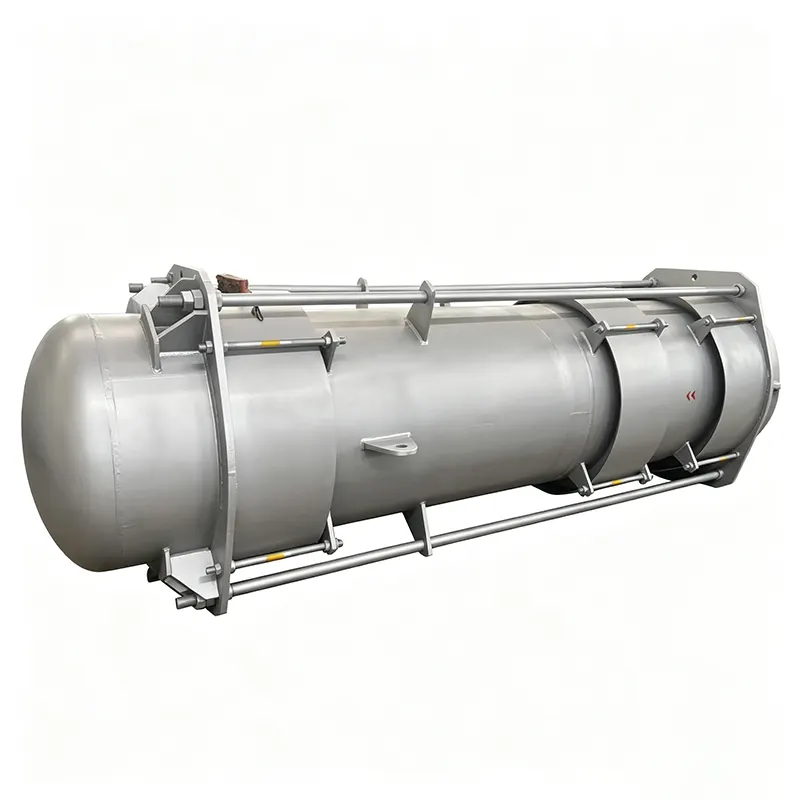

Компенсатори зі збалансованим тиском – усувають силу тиску на під’єднане обладнання, таке як турбіни та теплообмінники, критичне, коли тяга сильфона не може бути передана на анкери.

Сильфон із зовнішнім тиском – використовується там, де потрібне велике осьове стиснення або там, де необхідно захистити сильфон від зовнішнього пошкодження та турбулентного потоку.

Кожен тип налаштований з правильною внутрішньою оболонкою, зовнішньою кришкою та рекомендаціями щодо застосування — не поставляється як оголений сильфон, якщо це не вимагається явно.

Де вони працюють і як вибір матеріалів супроводжується процесом

Виробництво електроенергії – вихлопні гази турбін, канали вугільного порошку котлів, циркуляційні лінії централізованого теплопостачання. Великі діаметри, високі температури, комбіновані рухи. Inconel 625 або SS321 типові для стійкості до температури та втоми.

Нафтопереробні та нафтохімічні заводи – FCCU, теплообмінні лінії, трубопроводи для перекачування нафти. Стійкі до корозії сплави, такі як Inconel 625 або Hastelloy, вибираються на основі вмісту сірки, хлоридів і робочої температури.

Централізоване опалення та опалення, вентиляція, вентиляція, кондиціонування – парові мережі, контури охолодженої води. Акцент на перевіреному терміні служби осьового циклу; поширені сильфони з вуглецевої сталі та SS304 із зовнішнім захисним покриттям.

Сталеплавильні заводи та металургійні процеси – печі гарячого дуття, системи коксування, канали для видалення пилу. Коли робочі температури перевищують 800 °C, ми радимо, чи можна сконструювати металеві сильфони з внутрішньою футеровкою, чи є більш доцільною альтернативна компенсація, наприклад прямокутні блоки з вогнетривким покриттям. Чесне технічне керівництво, а не примусовий продаж.

Водоочисні та насосні станції – віброізоляція нагнітання насосів, перекачування води на великі відстані. Зв'язані компенсатори стримують тягу тиску та запобігають її передачі на фланці насоса та бетонні опорні блоки.

Сертифікати та повторні свідчення

Наша система якості сертифікована за стандартом ISO 9001:2015. Продукти відповідають вимогам маркування CE, де це можливо, а конструкції можна перевірити на відповідність стандартам ASME або API, якщо це зазначено. Однак найкращим доказом є повторний бізнес: понад 70% наших замовлень надходять від довгострокових партнерів, які повторно замовляють, тому що характеристики продукту відповідають паспортам даних.

Як виглядає робота з Tianshun

Ви маєте справу зі спеціальним менеджером по роботі з клієнтами, який розуміє продукт технічно, а не лише комерційно.

Протягом 24 годин на запити надходить обґрунтована відповідь, включаючи попередню консультацію щодо вибору, якщо ви надаєте основні робочі дані.

Команда інженерів надає рекомендації щодо матеріалів, розрахунки переміщення та вказівки щодо встановлення.

Нестандартні конструкції — від нестандартних діаметрів до екзотичних комбінацій матеріалів — обробляються регулярно, а не як виключення.

Планування виробництва прозоре; своєчасна відправка - норма.

Післяпродажна підтримка включає нагляд за встановленням та консультації з технічного обслуговування протягом усього терміну служби з’єднання.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Об’єкт площею 35 000 м², Цзянсу, Китай – доставка в понад 45 країн.

Ми не просто продаємо компенсатори. Ми гарантуємо, що вони правильно працюють у вашій системі.
