У порівнянні зі звичайними промисловими трубопроводами, системи трубопроводів нафтопереробних заводів піддаються численним суворим випробуванням через їх складні та різноманітні умови роботи:
▶ Широкий температурний діапазон: від передачі сирої нафти з нормальною температурою до високотемпературної пари та газопроводів крекінгу вище 450 ℃, зі значними відмінностями теплового зміщення
▶ Складне корозійне середовище: численні корозійні суперпозиції, включаючи кислу сиру нафту, кислі середовища, прибережні соляні бризки та високотемпературне окислення
▶ Звичайні умови вібрації: безперервна вібрація, спричинена потоком, існує на виходах насосів, трубопроводах компресора та після регулюючих клапанів
▶ Носії високого ризику: витік легкозаймистих, вибухонебезпечних і токсичних середовищ призведе до серйозних наслідків
▶ Вимоги до безперервної роботи: величезні втрати від незапланованих зупинок вимагають надзвичайно високої надійності підтримки
Орієнтуючись на ці унікальні умови роботи нафтопереробних заводів, ми розробили підвіску із змінною пружиною нафтопереробного заводу з кількома цільовими оптимізаціями на основі загального типу.
На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.
Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.
Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.
| Таблиця характеристик змінної пружинної вішалки | приклад |
| Тип / конфігурація вішалки | Тип A, B, C, D, E, F, G |
| Розмір пружини / № | № 0 - № 22 |
| Діапазон подорожей | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Операційне навантаження | 0,2 кН - 400 кН |
| Встановлене навантаження (холодне навантаження) | кН / кгс |
| Робоче навантаження (гаряче навантаження) | кН / кгс |
| Напрямок руху | Вгору/Вниз |
| Мінливість (%) | ≤ 25% (стандарт) |
| Обробка поверхні | Гаряче цинкування/пофарбоване |
| Матеріал корпусу | Вуглецева сталь (Q235/Q355) |

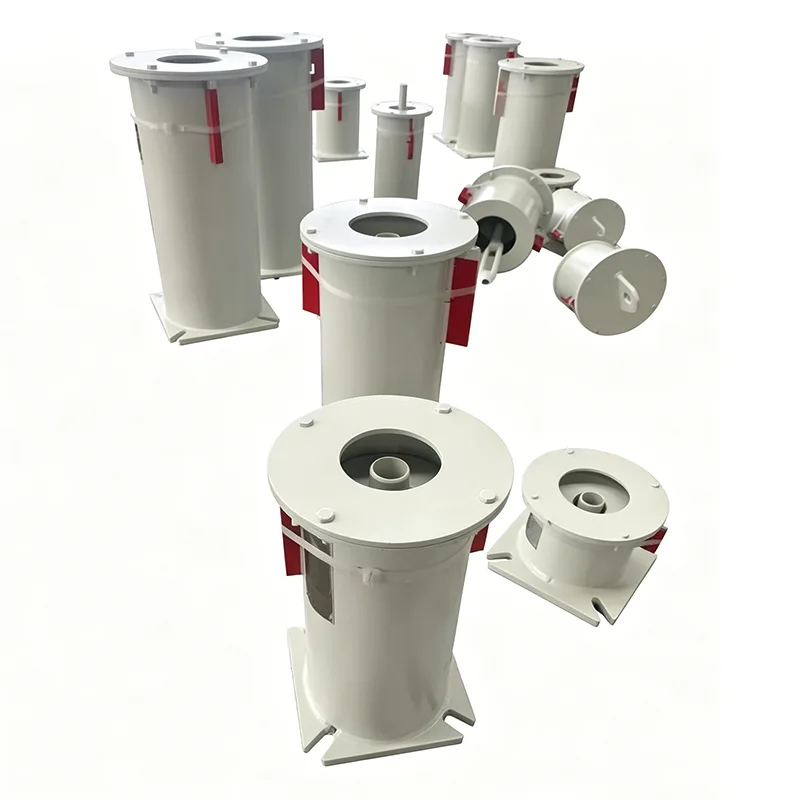

Підвіс зі змінною пружиною нафтопереробного заводу — це пристрій для підтримки змінної пружини, спеціально розроблений для нафтопереробних заводів. Він забезпечує пружну підтримку через попередньо стиснуті циліндричні гвинтові пружини, а опорна сила регулюється лінійно зі зміною стиснення пружини під час теплового переміщення трубопроводу.
▶ Вертикальне теплове зміщення трубопроводу ≤ 50 мм
▶ Допустима швидкість зміни навантаження системи ≤ 25%
▶ Підключення нечутливого обладнання (не підключене безпосередньо до парових турбін, компресорів тощо)
▶ Прагніть оптимізувати вартість проекту та збалансувати продуктивність та інвестиції
У проектах нових нафтопереробних заводів близько 80% трубопроводів нормальної та середньої температури можуть використовувати змінні пружинні підвіски. Порівняно з рішеннями з постійною силою, це може значно знизити витрати на закупівлю, повністю відповідаючи вимогам робочих умов.
|
НПЗ |
Типові трубопроводи |
Рекомендоване рішення підтримки |
|
Атмосферна та вакуумна дистиляція |
Трубопроводи сирої нафти, бічні лінії атмосферної башти, трубопроводи нафтопродуктів |
Підвіс зі змінною пружиною нафтопереробного заводу (застосовується до 90% трубопроводів) |
|
Флюїд-каталітичний крекінг |
Нафто- та газопроводи, трубопроводи фракціонаторів, система стабілізації |
Змінна пружина для середньотемпературних трубопроводів, постійна сила для регенерованих димових газопроводів |
|
Установка гідрообробки |
Вихідні води реактора, трубопроводи теплообмінника високого тиску |
Постійне зусилля для високотемпературних і високих частин високого тиску, змінна пружина для інших |
|
Сповільнене коксування |
Нафтогазопроводи коксової башти, виходи нагрівальних печей |
Постійне зусилля для деталей із серйозними термічними циклами, змінна пружина для інших |
|
Відновлення сірки |
Трубопроводи кислотного газу, трубопроводи рідкої сірки |
Антикорозійні змінні пружинні підвіски |
|
Комунальні послуги |
Пара, циркулююча вода, стиснене повітря |
Усі використовують змінні пружинні вішалки |
|
Трубопроводи резервуарного парку |
Вхідні та вихідні отвори резервуарів для сирої нафти та продукту |
Комбінація змінної пружини + розсувна опора |
Оболонка, оброблена піскоструминним струменем до рівня Sa2,5, з епоксидною цинковою ґрунтовкою + поліуретановим верхнім покриттям
Пружинне фосфатування поверхні + покриття Dacromet для захисту від корозії сірководнем
Корпус з нержавіючої сталі 316, який можна налаштувати для прибережних нафтопереробних заводів, щоб протистояти корозії соляних бризок
Гумові демпфери, встановлені на верхніх і нижніх кінцях пружин для поглинання енергії вібрації трубопроводу
Підвісний стрижень має подвійну гайкову структуру, що запобігає ослабленню вібрації
Направляюча втулка встановлена всередині корпусу для запобігання бічного зсуву пружини
Теплоізоляційні опори труб для трубопроводів вище 150 ℃ для блокування теплопровідності
Стійкі до високих температур пружинні матеріали, вибрані для трубопроводів вище 250 ℃, щоб уникнути розслаблення напруги
Верхня межа робочої температури пружини позначена для запобігання перегріванню
Попереднє налаштування відповідно до холодного навантаження перед доставкою, безпосереднє встановлення на місці
Оснащений пластиною індикатора переміщення для зручного контролю зміщення трубопроводу під час патрулювання
Модульний пружинний вузол, може бути замінений окремо під час обслуговування без демонтажу трубопроводу
Коефіцієнт безпеки навантаження ≥1,5 рази, зарезервований запас перевантаження
Верхня та нижня межі ходу встановлені для запобігання надмірному стисненню пружини або втраті навантаження
Коефіцієнт надійності руйнування стрижня підвіски ≥4 рази для усунення ризику падіння
Візьмемо як приклад придбання 100 пружинних підвісок для типового нафтопереробного заводу:
|
Елемент порівняння |
Змінна пружинна вішалка |
Підтримка та вішалка для пружини постійної сили |
Різниця у вартості |
|
Вартість одиниці закупівлі |
~ 800-2500 юанів |
~ 3000-8000 юанів |
Змінна пружина економить 60%-70% |
|
Загальна закупівельна вартість 100 шт |
~ 150 000 юанів |
~ 500 000 юанів |
Економія ~ 350 000 юанів |
|
Монтаж людино-год |
0,5 люд.-год./од |
1,5 люд.-год./од |
Зниження витрат на встановлення на 67% |
|
Застосовна пропорція трубопроводу |
~ 80% трубопроводів НПЗ |
~ 20% критичних трубопроводів |
- |
|
Вартість обслуговування |
Низька, проста структура |
Відносно високий, складний механізм |
Знижена вартість експлуатації та обслуговування |
|
Термін служби |
15-20 років |
15-20 років |
Еквівалент |
Висновок: за умови відповідності вимогам робочих умов, підвіс зі змінною пружиною нафтопереробного заводу може заощадити понад 60% вартості закупівлі системи підтримки для проектів нафтопереробного заводу, що є найбільш економічно ефективним вибором.
З моменту свого заснування в 2012 році Yangzhou Tianshun Pipeline Technology надає продукти підтримки трубопроводів для багатьох проектів нафтопереробних заводів по всьому світу:
▶ Внутрішні проекти: обслуговував проекти нового будівництва та реконструкції кількох місцевих нафтопереробних заводів у Шаньдуні, Цзянсу, Ляоніні та інших регіонах
▶ Закордонні проекти: продукція експортується для проектів нафтопереробних заводів у Бразилії, Індонезії, Південній Африці та інших країнах
▶ Типовий випадок: для нового проекту нафтопереробного заводу потужністю 5 мільйонів тонн на рік ми поставили понад 1200 комплектів змінних пружинних підвісок, усі встановлені одночасно та працювали без збоїв.
▶ Рекорд якості: жодних скарг на проблеми з якістю партії протягом 8 років поспіль, рівень викупу клієнтів перевищує 70%
▶ Сертифікат матеріалу
▶ Звіт про випробування пружинного навантаження
▶ Сертифікат кваліфікації продукції
▶ Інструкція з монтажу та експлуатації
▶ Підтримка вибору: може безпосередньо читати вихідні файли програмного забезпечення для аналізу напруги трубопроводу, щоб швидко завершити вибір партії
▶ Підтвердження креслення: надайте монтажні креслення виробу для співпраці з проектуванням трубопроводу
▶ Роздільна доставка: постачайте партіями відповідно до прогресу будівництва установки, щоб зменшити тиск на місці зберігання
▶ Обслуговування на місці: технічний персонал доступний для керівництва встановленням на місці для великих проектів
▶ Відповідь післяпродажного обслуговування: надайте рішення для проблем якості продукції протягом 24 годин
▶ Постачання запасних частин: звичайні моделі в наявності, екстрена доставка запасних частин протягом 48 годин
